Motorfäste
| Home Car | |

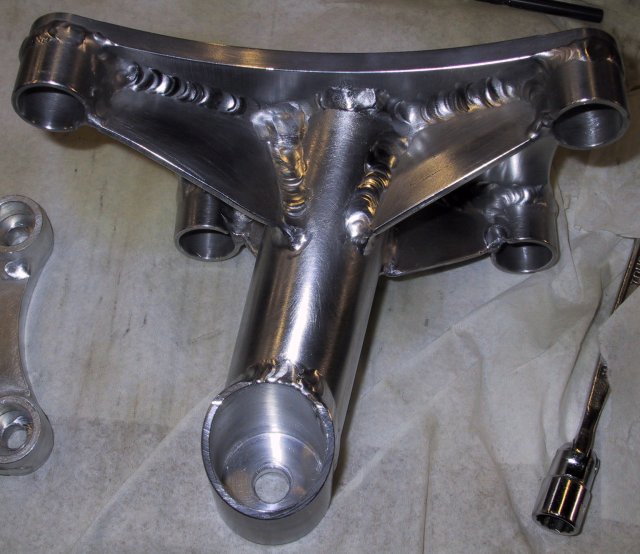

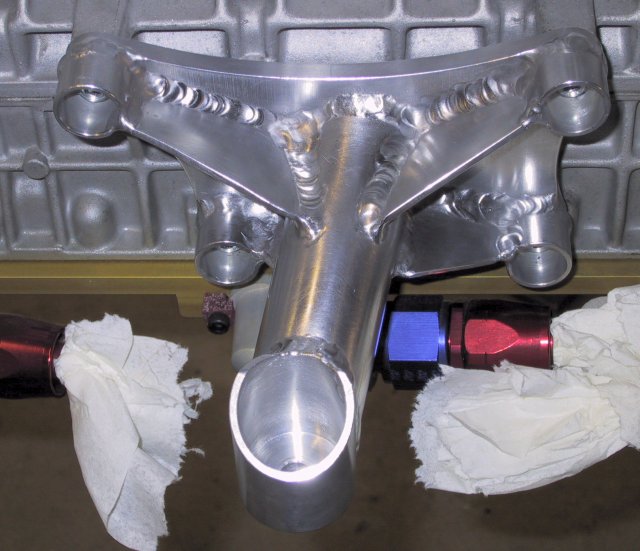

| Motorfäste på högra sidan av motorn |
|

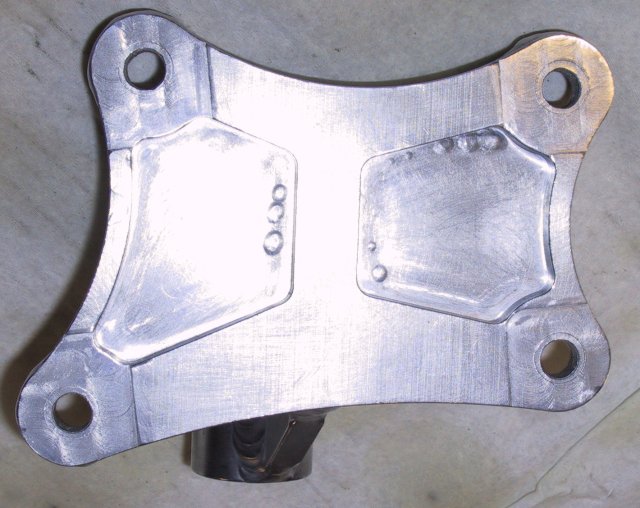

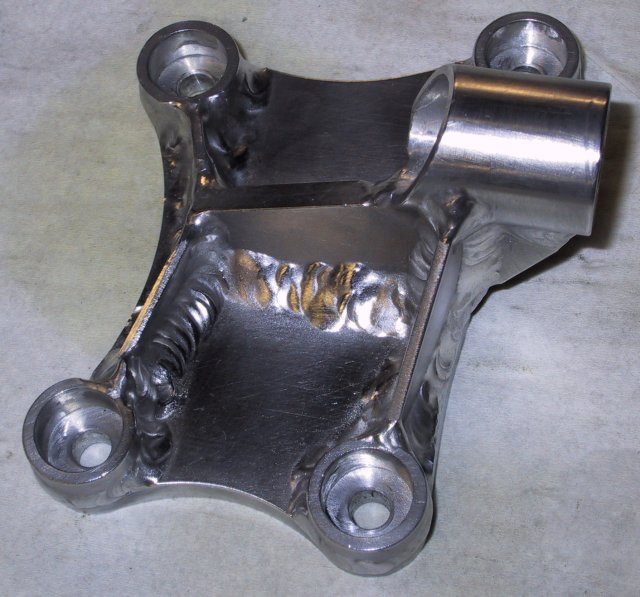

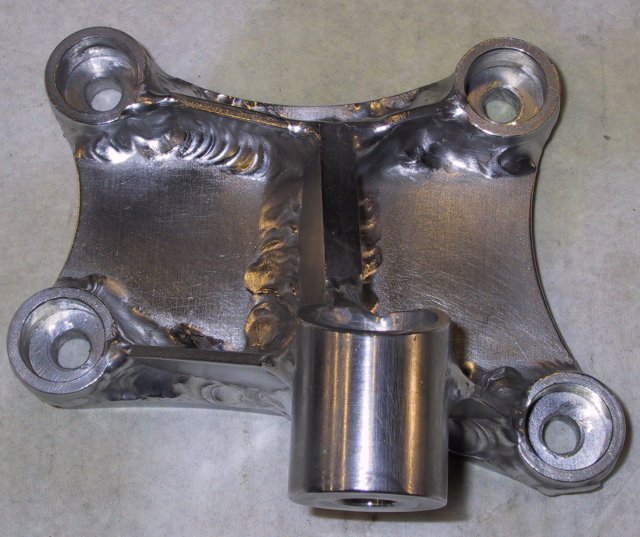

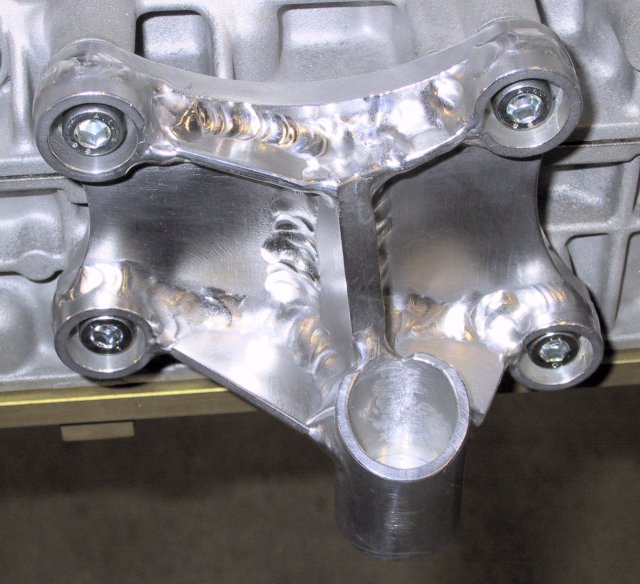

| Motorfäste på vänstra sidan av motorn |
|

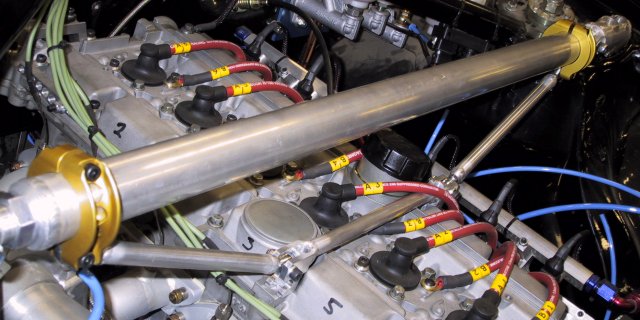

| Motorfäste i toppen |
|

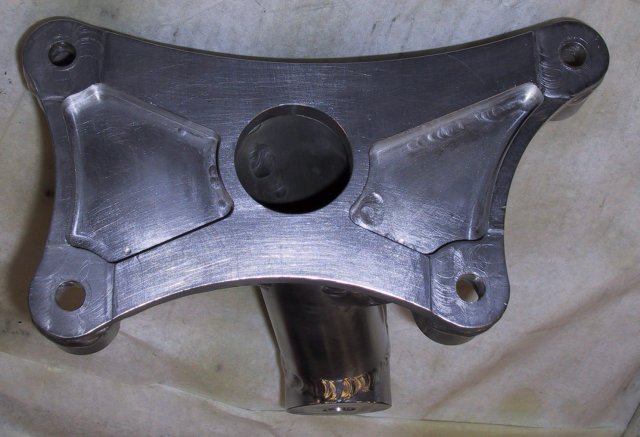

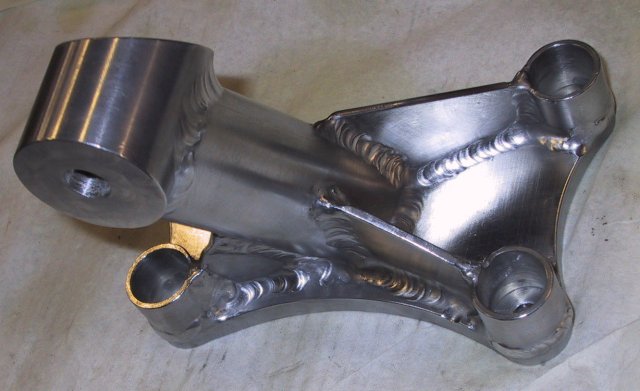

| Tillverkat av Ø40 rör, 8mm plåt, 3mm plåt, Ø40 rundstång och Ø25 rundstång i aluminium. Modellerat i SolidWorks och beräknat i CosmosXpress innan tillverkning. Svarvat, fräst och TIG-svetsat. |
|
|
|
|
|
|
|
| Tillverkat av 8mm plåt, 3mm plåt, Ø30 rundstång och Ø25 rundstång i aluminium. Modellerat i SolidWorks och beräknat i CosmosXpress innan tillverkning. Svarvat, fräst och TIG-svetsat. |
|
|
|
|
|
|
|

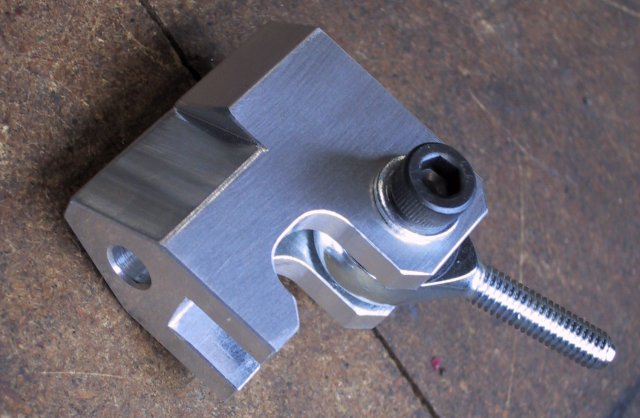

| Del av fästet i toppen. Billetfräst ur 4212 aluminium som sedan skall svetsas ihop med ett rör på 17x1 |
|

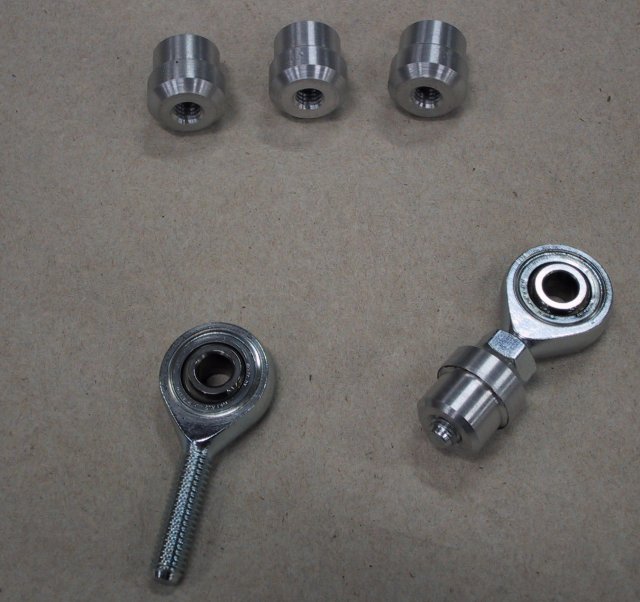

| Rörändar till staget mellan överfall och toppinfästning. Hirschman M6 uniballs |
|

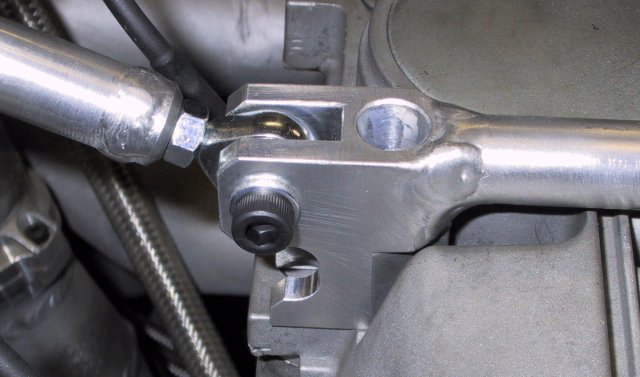

| Knutpunkt på ena sidan toppen |
|

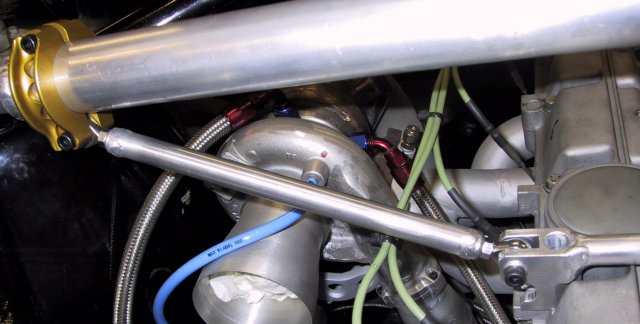

| Komplett på avgassidan |
|

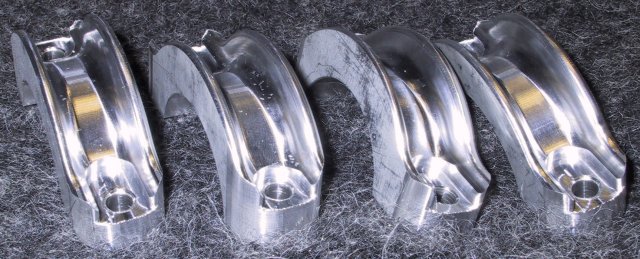

| 3D-frästa överfall av billet 4212. |
|

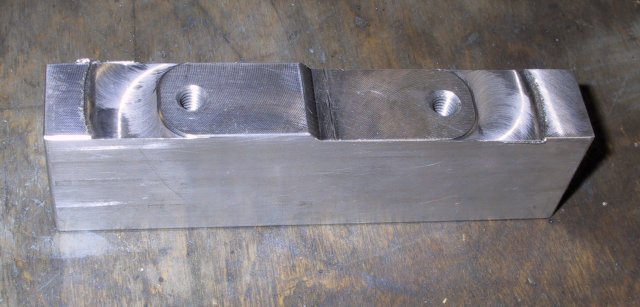

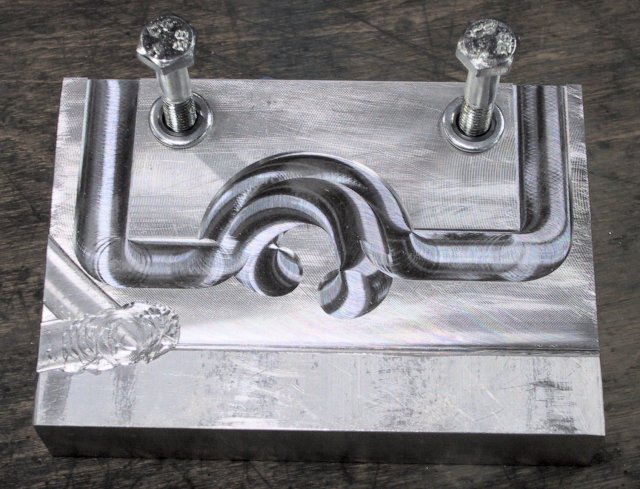

| Fixtur för fräsningen av överfallen |
|
| Ännu en fixtur för fräsningen av överfallen |
|

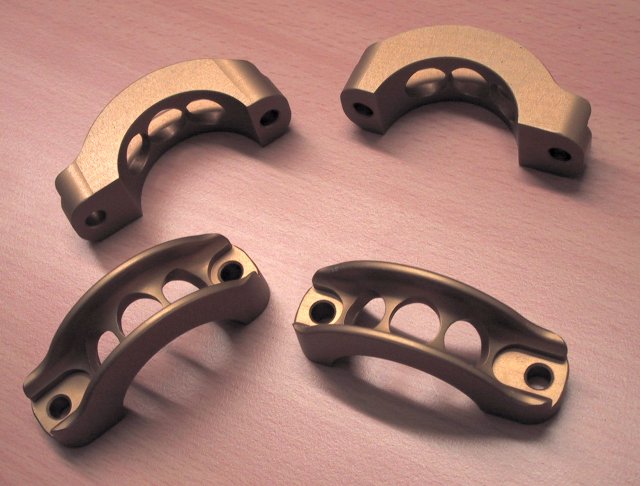

| Överfall färdigkörda och anodiserade |
|
